高清录播系统方案





一、背景概述

录播系统能将授课或演讲者之影像(Video)、声音(Audio)及上课讲义(VGA),以硬件设备方式即时记录成标准的网络格式,并通过网络及服务器同步直播。 观众以 IE 及 Media player 即可收看现场影音及图文内容。 当演讲结束立即可将内容刻录成光盘保存或存放于服务器中,提供随选点播(VOD)服务。

目前深受诟病的服务器或网络卡顿,直播画面模糊、音质失真的问题严重影响着录播质量。录播教室对有效解决这些问题有着迫切的需要

 二、需求分析

要求设备性能稳定,能无故障工作。

易安装、免维护

实现录制过程无人值守,自动拍摄/自动捕捉画面/自动切换图像

声音和画面要同步,无交流声或其它杂音等缺陷

能实现对课程的全程录制,录制的视频信号不低于720P

可实时直播的同时将视频保存于录播服务器,以便后续通过网页点播

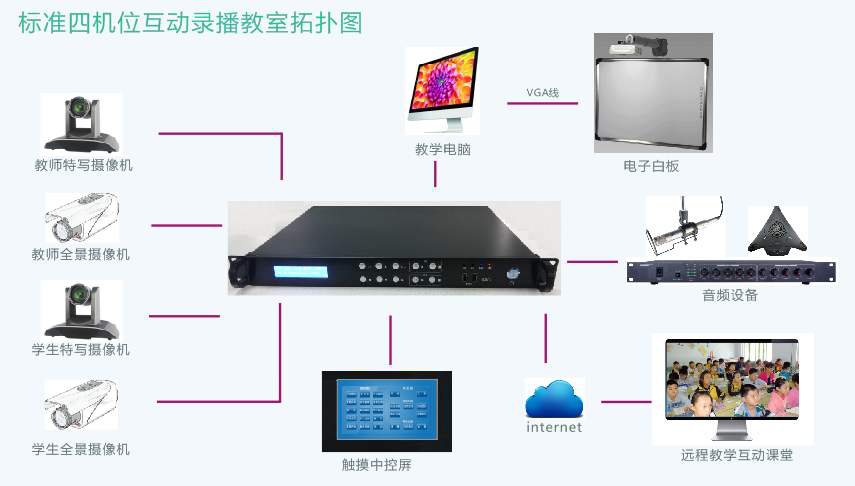

 三、建设方案(教学场景为例)

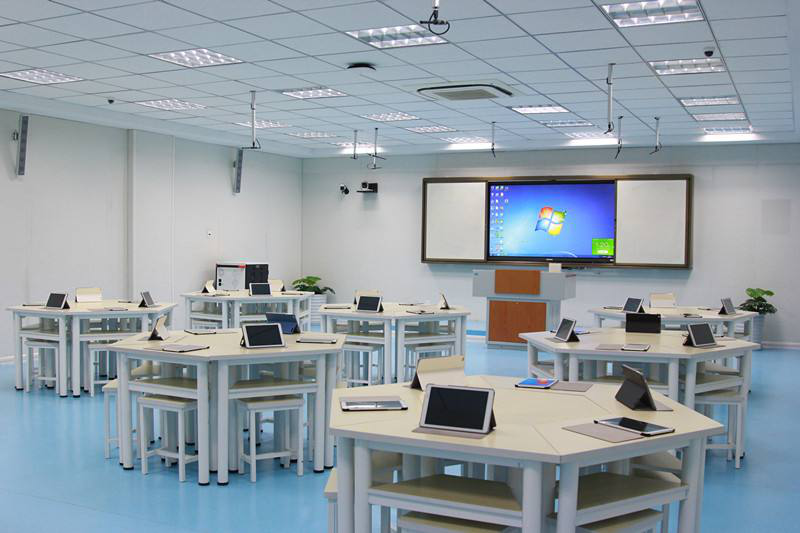

教室正立面安装有:学生特定摄像机; 学生全景摄像机; 扩声音箱; 投影机电子白板(互动平板一体机)

教室的后面有:教师特写摄像机; 教师/全景摄像机;

教室两侧是学生定位摄像机; 板书定位摄像机;

在教室中间是教室定位摄像机;

另外在教室天花上均匀地分布安装有多支学生拾音话筒;所有的外部设备通过线缆连到讲台位置,与中心控制室的机柜设备相连接。


点击查看大图

录播室选址:要远离噪声源,装修时灯光要注意使用三色光源,地面、墙面和天花板尽可能使用吸音材料铺设且不使用过多的暖色系材料,窗户有条件可以使用隔音玻璃,要加装窗帘,由于录播系统等多种设备对湿度、温度有较高的要求,室内要安装空调系统。设备的安装要严格的按照方式规范要求也是录播教室最重要的一环。

录播主机:采用高度集成式整体嵌入架构,多路高清视频同时处理性能稳定,轻薄设计,最多可同时支持4路HD-SDI视频输入,4路网络高清视频输入,1路VGA采集; 1路音频输入,支持视频输出,1路音频输出。

录播软件:支持同时录制单流电影模式与多流多画面资源模式。

视频采集子系统:采用独立录播编码芯片,以及Inter图像处理技术,大程度优化录制性能,确保录制过程的流畅稳定,四机位特别的引入老师中景摄像机及学生全景摄像机;教师、板书跟踪拍摄机位:跟拍教师特写,教师板书时可自动对板书特写; 学生跟踪拍摄机位:对学生起立特写,多位学生的中景全景拍摄; 教师中景机位; 采集讲台中景的固定画面。

摄像单元的特点:

采用1080P自有品牌高清会议摄像机、HD-SDI接口以方便施工,画面真正全高清,支持1080P。

具有背光补偿功能,在强光背景环境中可以看清整个画面。教室由于摄像设备的存在,其拍摄条件相对特殊,教师绝大部分时间处于强光源的包裹之中,其余的时间则经常穿梭在强弱光之间,一个具有快速背光补偿能力的摄像机会大大提升画面品质。

音频采集子系统两个基本要求:

音质清晰洪亮,不失真。

使用方便,尽量不佩戴任何东西实现常态化教学。

莱湾科技多年的教育行业录播系统建设实践经验,为了达到音频采集效果系统使用如下解决方案:

指向性吊麦:采用下垂式轻质吊麦,通过卡扣机构,直接固定在天花板上,施工简单对房间装修破坏性小,整体效果更好。

数字音频处理器:具备自动开闭功能、自动压限、降噪功能,根据音源的位置和声音的大小自动打开相应的1只或2只话筒,可有效的减少环境噪音的拾入,提高录音的清晰度,教室内均匀拾音。

多维图像分析跟踪系统:采用多维图像分析及模式识别技术、阈值分割与边缘检测跟踪算法,确保跟踪画面流畅稳定,跟踪目标定位精准,画面切换实时正确。

课件综合编辑系统:可以满足已有视频、PPT资源的三分屏课件合成、也可以满足录制后课件的后期剪切及非线性编辑。
