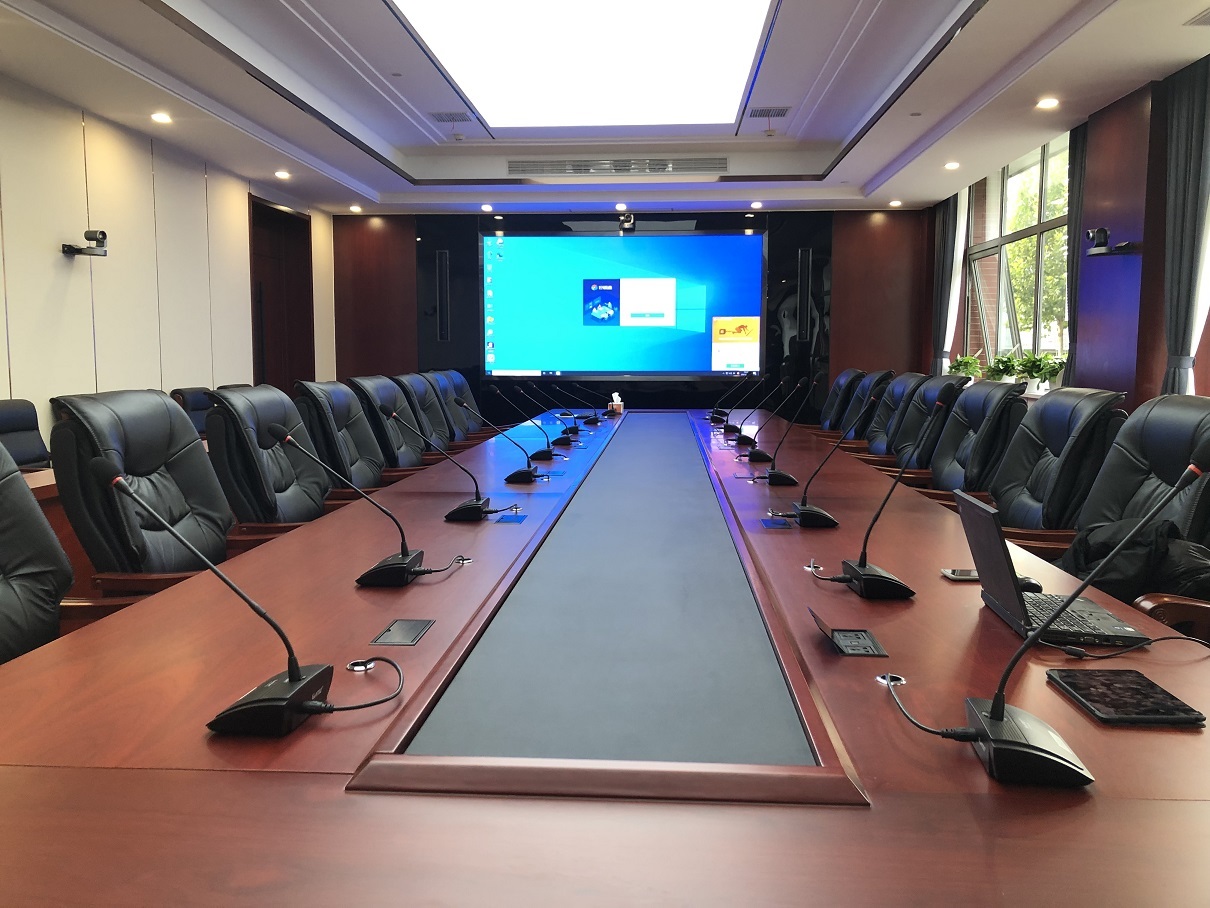

中治天工集团视频会议室升级

PART.02

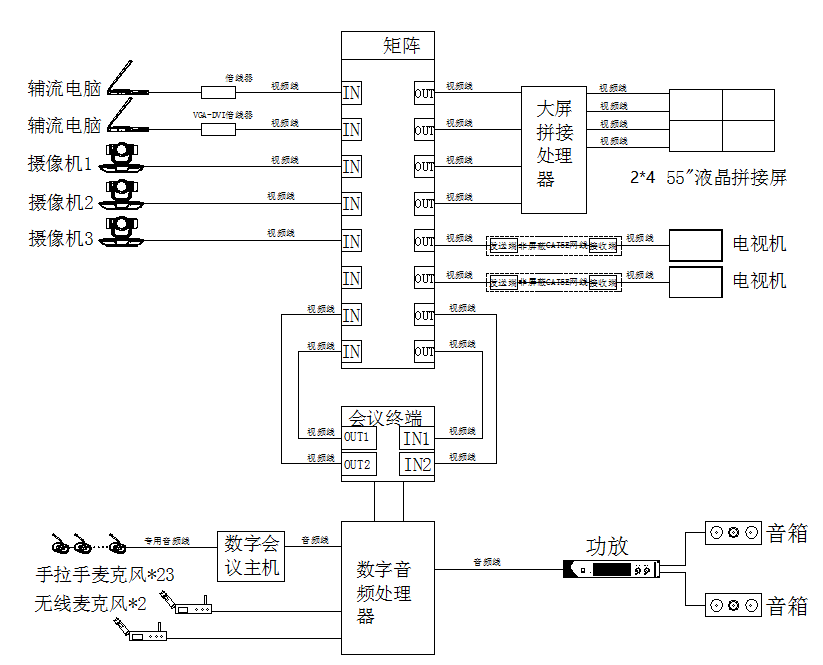

中大型会议室设备音视频组网图

视频输入

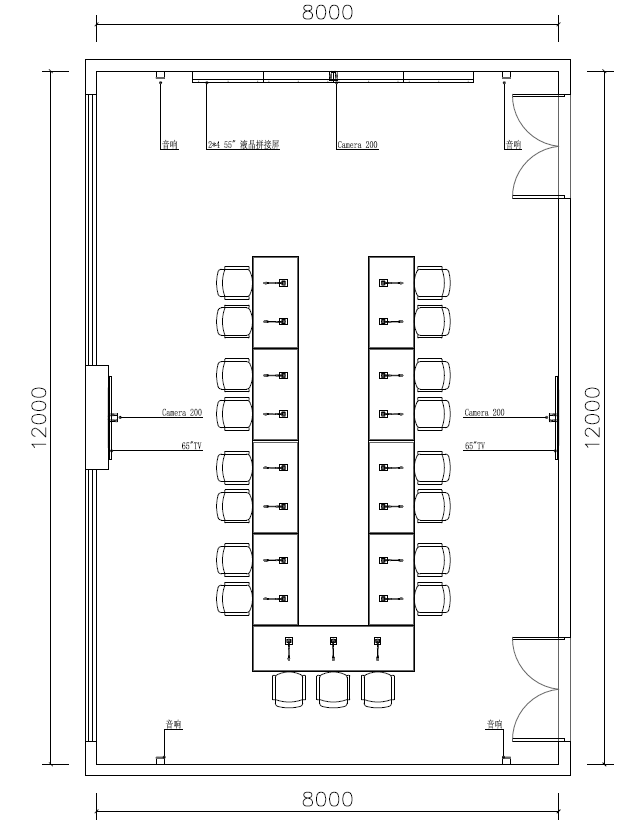

    方案：配置3台摄像机，分别拍摄主席位和和左右两侧席位。摄像机拍摄的图像即可以作为本地播放显示，也可以通过远程视频会议系统传输到远端会议室播放显示。摄像机的可壁挂安装或天花吊装，其安装高度决定摄像机拍摄人物时的垂直角度，该角度建议小于或者等于10度，角度过大容易拍摄到人物头顶，影响画面美观。

显示系统

    方案：中间配置1套2.44mm*1.37mmLED大屏为主流显示，两侧辅流屏配置2台65寸或以上电视机。

音频系统

    音频输入系统：每个座位按需配置手拉手数字会议系统，为配合移动人员需求，按需配置无线麦克风。麦克风拾音后，即可以在本地会场扩音播出，也可以通过视频会议系统传送到远端会场播出。除此外，还可能有笔记本电脑、视频会议终端等音频输入。

    音频处理系统：按需配置数字音频处理器，对多路音频输入进行处理后，发送到视频会议终端或本地功放。

    扩声系统：主席台两侧安装1对全频主音箱，均匀覆盖整个会场；观众席天花均匀分布吸顶音箱，补充后场声音；

矩阵切换及传输系统

    配置1台不少于8进8出DVI矩阵，摄像机视频信号、电脑视频信号及蓝光DVD信号经过矩阵系统切换后，可选择在任意显示系统上显示。当视频源（摄像机、DVD等）、显示系统（电视机、投影机、拼接屏等）距离矩阵超过12米时，需增加视频延长器，避免距离过长产生信号衰减。

中控系统

    使用中控系统，便于会议管理人员将会场中的设备统一有效地管理起来，方便会议召开前的会议准备、会议中的调度、会后系统的关闭等。

    中控系统一般包含中控主机，无线触摸屏，无线路由器等组成；中控系统对外控制的接口设备为中控主机，其控制接口一般有RS232/RS485串口、红外接口、I/O口、继电器口、以太网口等。实际使用中，推荐使用RS232串口和以太网口控制设备，不推荐使用红外接口控制设备，因为红外接口是单向控制，命令发出后是否成功执行，中控系统后台无法获取到相应信息，所以仅在DVD这类消费级产品无控制串口或者无法获取串口命令时使用红外接口。
